短管焊接內襯修復技術是一種管道非開挖短管及管片內襯整體和局部修復方法。該技術是將適合尺寸的HDPE管插入需要修復的舊管道內，利用原舊管道的剛性和強度為承受結構以及HDPE管耐腐蝕、耐磨損、耐滲透等特點，形成“管中管”復合結構使修復后的管道具備綜合性能。

管道整體性能好，質量可靠，HDPE管是一種熱可塑性材料，具有良好的抗化學作用和流動特性。提高主體管道的抗壓抗沖能力，延長管道的使用壽命達50年。

管道修復施工速度快，一次性修復距離長，HDPE穿插速度可達20m/min，一次可穿插1-2km。對于生產管線特別具有優越性，在準備充分的條件下，可以大大縮短管線的停產時間并且大幅度降低開挖工作量。新管道與原有管道之間可不注漿或注漿。在排水管道非開挖修復中，通常與土體注漿技術聯合使用。

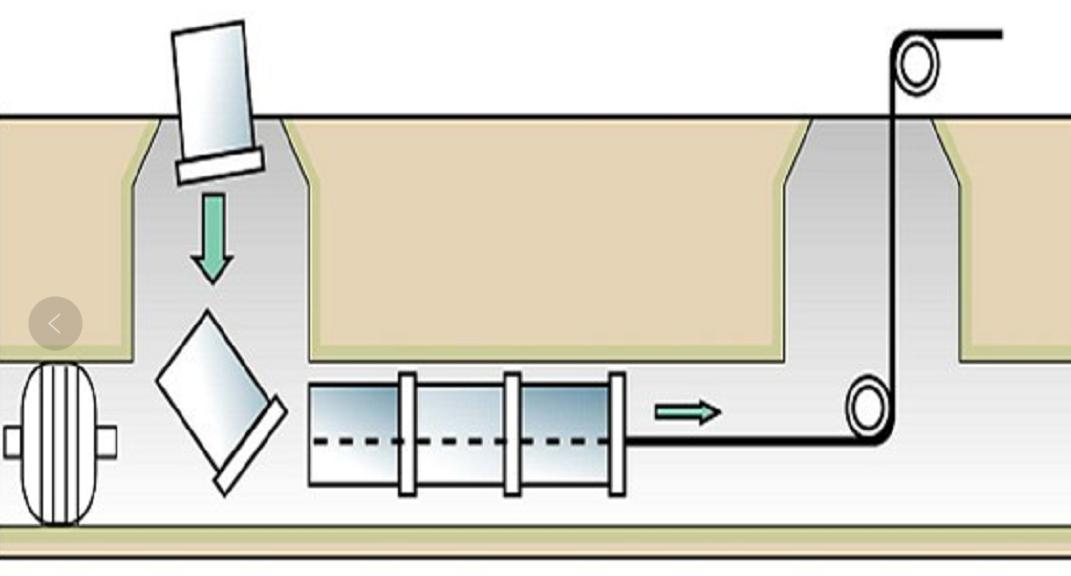

圖1 短管內襯法修復技術工藝示意圖

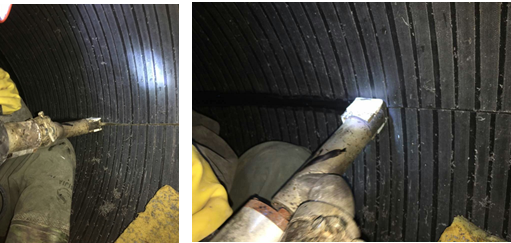

圖 2 現場焊接施工圖

注：2016年4月，虹口區涼城路車站北路修復工程，采用DN1200、DN800纏繞管修復水泥管，PE管外徑1195、795、單節短管長度1000，單管推進，管內人工對口焊槍焊接，管頂鉆孔注漿。

短管內襯修復工法適用范圍：

1）適用管材為鋼筋混凝土管、球墨鑄鐵管和其他合成材料的材質雨污排水管道；

2）適用管道結構性缺陷呈現為破裂、變形、錯位、脫節、滲漏、腐蝕，且接口錯位小于等于4cm，管道基礎結構基本穩定、管道線形沒有明顯變化、管道壁體堅實不酥化；

3）適用于對管道內壁局部沙眼、露石、剝落等病害的修補；

4）適用于管道接口處在滲漏預兆期或臨界狀態時預防性修理；

5）適用于對窨井損壞修理；

6）不適用于管道基礎斷裂、管道破碎、管節脫口呈倒栽式狀、管道接口嚴重錯位、管道線形嚴重變形等結構性缺陷損壞的修理。
